CTSC-200系列详细说明

卓越性能,随心所控

     TrustPLC CTSC-200系列是新一代的高性能小型可编程控制器,卓越的性能、强大的指令系统、紧凑的设计以及良好的扩展性,适用于各行各业,可以满足中小规模系统的各种复杂控制需求,性价比极高。






TrustPLC CTSC-200 PLC主要性能特点

高速、大容量

· 逻辑指令0.15us,浮点指令8us,模拟量采样时间0.2ms
· 最高达200KHz的高速输入计数器以及200KHZ的高速脉冲输出
· 程序空间最大达72Kbytes,数据空间最大达110Kbytes
· 可接7个扩展模块,数量量I/O最多达248点,模拟量I/O最多达56点

可靠性高

· 特殊设计,抗ESD、抗干扰和抗腐蚀能力强
· 全部产品严格进行工业环境适应性测试,并取得CE认证
· 多重密码保护,更有核心程序单向下载功能,永久保密
· 通信接口采用防雷技术,可抗2000V电压冲击。


通信能力强

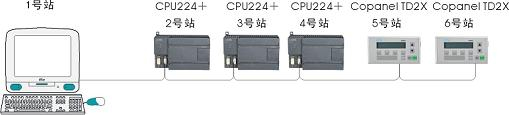

· PPI通信
    CTSC-200系列CPU,集成1到2个PPI通信口,其硬件接口为RS485,提供9.6Kbps、19.2Kbps和187.5Kbps的通信速率。PPI为令牌网络结构, 可以在不加中继的情况下组成PPI网络,通过NETR和NETW进行数据交换,每个交换数据包达200Bytes,每个CPU可以有8个通信连接,也就是说,每个CPU可以与8个上位机或其它CPU进行通信。
    在I/O规模需求比较大的系统,一个CPU不能满足控制要求时,可以通过多台CPU组网实现分布式控制,由于CPU的通信能力强, 因而可以实现快速的数据交换,系统可靠性很高。

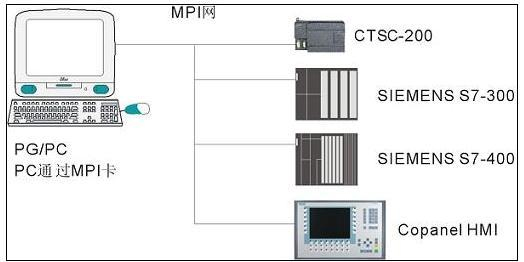

· MPI通信
    CTSC-200系列CPU可以连接到MPI网络,其通信速率为19.2Kbps或187.5Kbps,在MPI网络中只能作为MPI从站。MPI主站可以读取从站的数据,但MPI从站之间不能进行通信。





注:SIEMENS为德国西门子公司的注册商标

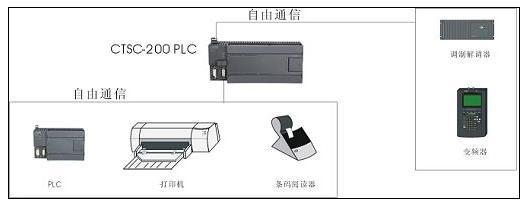

· 自由口通信
    CTSC-200系列CPU提供1到2个自由通信口,此通信口不能切换到PPI协议,CPU内置了MODBUS、USS等多个通信协议库,用户也可编写自己的通信协议,实现不同的设备通信要求。CPU的两个自由通信口可以同时进行通信,可以满足要求高速通信、同步控制或外设较多的应用场合。



· DP通信
    通过DP从站模块,CTSC-200 PLC可以连接到PROFIBUS现场网络,作为某一DP主站的远程从站,既可以快速实时交换数据,有可以独立运行,可靠性非常高。

智能化程度高

    针对不同的控制要求,CTSC-200系列CPU集成了很多功能库,实现了复杂的控制功能且简化了编程。

    1. 调用自整定模糊逻辑温控库PIT_T实现温度控制,用户无需编程且该功能库不占程序空间和数据空间。PID的参数自整定,适应温控范围广;算法带模糊逻辑功能,控温准确,动态性能好,最多可实现64个回路控制。适用于塑料机械、焊接设备、玻璃机械等各种需要温度控制的场合。

    2. 通用PID库,带自整定向导,PID指令的执行时间只有18μs,具有非常高的实时性能,可以满足从慢速到高速闭环的各种应用场合。

    3. CPU集成6路高速脉冲输入和2路高速脉冲输出,高速脉冲输入输出的最高频率达200K,CPU提供回零、定位、同步和直线圆弧插补等子程序库,可以实现非常复杂的运动控制功能。适用于各种需要位置控制的应用场合,如印刷包装机械、飞剪系统等。

TrustPLC CTSC-200 PLC使用规范

1. TrustPLC CTSC-200系列CPU的接地点应接到信号地上,不能接到交流地上。如果现在没有很好的地线,则把接地点悬空,不要连接到机柜上。

2. 通信线要两端良好接地,并且网络两端要使用带终端电阻的网络接头。

3. 通讯后PORT1为编程接口,集成RS232,无需要专用编程电缆,但不能带电插拔通信电缆,否则过高的静电可能会导致通讯口损坏。
